Agregar caucho líquido a una resina epoxi no es simplemente una cuestión de mezclar dos materiales y esperar una mejor resistencia al impacto. El rendimiento final depende en gran medida de lo que suceda durante el curado.
Un caucho líquido reactivo puede disolverse inicialmente en la resina epoxi, pero su compatibilidad puede cambiar a medida que se desarrolla la red epoxi. A medida que aumenta el peso molecular y avanza la reticulación, el caucho puede volverse menos compatible con la creciente red termoestable. Luego, el sistema se separa en una fase rica en caucho dispersada dentro de una fase continua rica en epoxi.
Esta separación de fases de caucho es uno de los mecanismos clave detrás de los sistemas epoxi endurecidos. Cuando se controla adecuadamente, crea dominios de caucho microscópicos que pueden absorber y redistribuir la tensión. Cuando ocurre demasiado pronto, demasiado tarde o demasiado extensamente, el resultado puede ser una transparencia deficiente, un aumento de la viscosidad, una adhesión débil o propiedades mecánicas inconsistentes.
Por lo tanto , para los formuladores que trabajan con CTBN para resina epoxi , comprender esta transición es más útil que simplemente comparar el contenido de caucho.
El punto de partida es la compatibilidad entre el caucho líquido y el epoxi sin curar.
Un caucho reactivo como CTBN contiene grupos funcionales carboxilo que pueden interactuar o reaccionar con la química epoxi. Antes del curado, el caucho se puede dispersar razonablemente bien en la resina. Una vez que comienza la reacción de curado, la fase epoxi desarrolla gradualmente una red tridimensional.

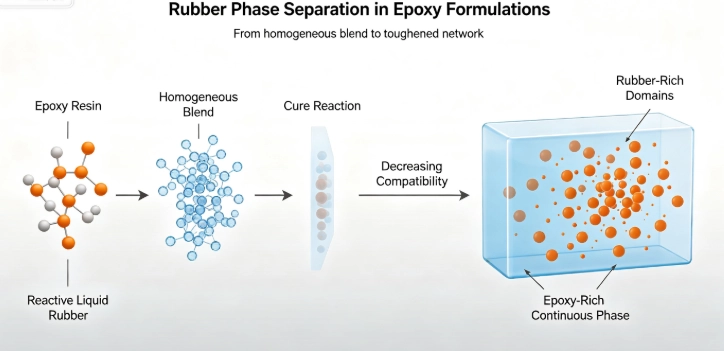

En cierto punto, la red epoxi en crecimiento se vuelve termodinámicamente menos favorable para que el caucho permanezca uniformemente disuelto. Comienzan a formarse pequeñas regiones ricas en caucho. Estos dominios continúan desarrollándose a medida que avanza la curación.
El punto importante es que la separación de fases no es necesariamente un defecto. La separación de fases controlada es a menudo el mecanismo que le da al epoxi modificado con caucho su mayor tenacidad a la fractura.
La morfología suele consistir en partículas de caucho dispersadas a través de una matriz epoxi continua. Bajo carga mecánica, estas partículas pueden influir en la propagación de grietas a través de mecanismos como la deformación plástica local, la cavitación y la fluencia por cizallamiento del epoxi circundante.
La morfología final depende de varias variables más que de la concentración de caucho únicamente:
· Funcionalidad del caucho y estructura química.
· Peso molecular y viscosidad
· Contenido de acrilonitrilo en caucho nitrilo
· Química de epoxi y agentes de curado.
· Carga de caucho
· Temperatura y tiempo de curado.
· Compatibilidad inicial entre caucho y resina.
Esta es la razón por la que dos formulaciones que contienen el mismo porcentaje de caucho líquido pueden mostrar resistencia al impacto y tenacidad a la fractura muy diferentes.
El caucho CTBN se usa ampliamente para el endurecimiento de epoxi porque su terminación carboxilo proporciona una ruta para la interacción con formulaciones de epoxi, mientras que la cadena principal de butadieno-acrilonitrilo contribuye al comportamiento elastomérico.
El equilibrio es importante. El caucho necesita suficiente compatibilidad con el epoxi para lograr una buena dispersión inicial, pero el sistema curado también necesita suficiente fuerza motriz termodinámica para producir una fase de caucho dispersada útil.
Si la compatibilidad permanece demasiado alta durante el curado, es posible que el caucho no forme la morfología necesaria para un endurecimiento eficiente. Si la incompatibilidad se desarrolla demasiado rápido, se pueden formar regiones ricas en caucho más grandes antes de que la red epoxi haya desarrollado suficiente fuerza para controlar su crecimiento.
Por lo tanto, una formulación útil apunta a una separación de fases controlada en lugar de incontrolada .
Para aplicaciones donde el grado exacto de CTBN es importante, los formuladores deben comparar el peso molecular, la viscosidad, el contenido de grupos funcionales y el nivel de acrilonitrilo en lugar de seleccionar el material únicamente por el nombre CTBN. El producto CTBN de Further puede servir como punto de partida a la hora de evaluar un caucho líquido reactivo para formulaciones epoxi.
El propósito de agregar caucho líquido generalmente no es suavizar el epoxi. Su objetivo es hacer que un termoestable normalmente frágil sea más capaz de tolerar la tensión mecánica.
Cuando una grieta se mueve a través de un epoxi no modificado, la matriz altamente reticulada tiene una capacidad limitada para disipar energía. Por lo tanto, la propagación de grietas puede ocurrir rápidamente.
Un sistema modificado con caucho bien diseñado introduce una segunda fase que cambia la forma en que se desarrolla la grieta. Las partículas de caucho pueden cavitar bajo tensión, forzando la deformación de la matriz epoxi circundante. Esto consume energía y puede retardar el crecimiento de las grietas.
Esto crea una importante compensación en la formulación.
Morfología | Efecto típico | Preocupación por la formulación |
Dominios de caucho muy pequeños y poco desarrollados. | Efecto endurecedor limitado | Separación de fases insuficiente |
Dominios finos y uniformemente dispersos. | Buen equilibrio entre dureza y fuerza. | Generalmente deseable |
Grandes dominios ricos en caucho | El aumento de la dureza puede ir acompañado de una pérdida de fuerza. | Crecimiento de fase excesivo |
Aglomerados mal dispersos | Puntos débiles locales | Problema de procesamiento o compatibilidad |
Fase continua rica en caucho. | Ablandamiento significativo | Contenido excesivo de caucho o mala formación de redes. |
El objetivo no es crear partículas de caucho del mayor tamaño posible. El tamaño de las partículas, la distribución y la unión interfacial deben funcionar junto con la red epoxi.
La estructura química del caucho tiene un efecto directo sobre su compatibilidad con el epoxi.
Por ejemplo, CTBN y ATBN pueden considerarse para la modificación de epoxi, pero su funcionalidad terminal crea diferentes interacciones con la resina y el sistema de curado. Por lo tanto , CTBN frente a ATBN para resina epoxi es una cuestión de formulación más que una simple cuestión de qué material es más resistente.
La terminación carboxilo de CTBN es particularmente relevante cuando la formulación está diseñada en torno a reacciones epoxi que involucran caucho con funcionalidad carboxilo. ATBN introduce funcionalidad amino y puede producir diferentes comportamientos de reacción, curar cinéticas y estructuras de red.
Esta distinción se vuelve importante cuando se cambia de una química del caucho a otra sin cambiar el epoxi o el agente de curado.
Más caucho no significa automáticamente más dureza.
Con cargas relativamente bajas, aumentar el contenido de caucho puede aumentar el número de dominios de disipación de tensiones. Sin embargo, más allá de un óptimo específico para la aplicación, el exceso de caucho puede reducir el módulo, la resistencia, la resistencia térmica o la estabilidad dimensional.
La carga correcta depende de la propiedad de destino. Un adhesivo estructural, un revestimiento flexible y un encapsulante resistente a impactos pueden requerir concentraciones de caucho muy diferentes.
La temperatura de curado afecta tanto a la cinética de reacción como a la morfología de la fase.
Un curado rápido puede hacer que la red epóxica se desarrolle rápidamente, limitando el tiempo disponible para que crezcan los dominios de caucho. Un curado más lento puede permitir una separación de fases más extensa antes de que la red se desarrolle por completo.
Esto significa que la misma formulación CTBN puede producir diferentes morfologías bajo diferentes condiciones de curado .
Para el desarrollo de la producción, cambiar el programa de curado sin monitorear las propiedades mecánicas puede dificultar la determinación de si un cambio en el rendimiento proviene de la química o la morfología.
El caucho líquido debe dispersarse de manera efectiva antes de que el sistema alcance la etapa donde comienza la separación de fases.
Los materiales de alta viscosidad pueden crear limitaciones en la mezcla, particularmente cuando aumenta la carga de caucho. Una mala dispersión inicial puede producir dominios grandes que son difíciles de distinguir de la morfología generada naturalmente durante el curado.
Por esta razón, la viscosidad del caucho líquido, la temperatura de mezcla y el tiempo de residencia deben considerarse juntos en lugar de tratarse como variables de procesamiento separadas.
Uno de los errores más comunes en el desarrollo de epoxi modificado con caucho es tratar cada fenómeno de separación de fases visible como evidencia de incompatibilidad.
Un epoxi endurecido es intencionalmente un material multifásico. La cuestión no es si se produce la separación, sino cuándo se produce, qué tan grandes se vuelven los dominios resultantes y si la interfaz entre las fases puede transferir la tensión de forma eficaz .
Una formulación útil generalmente requiere tres etapas para funcionar juntas:
1. Dispersión inicial : el caucho líquido debe distribuirse por todo el epoxi sin curar.
2. Desarrollo de fase controlada : el curado hace que el caucho forme dominios discretos en lugar de aglomerados incontrolados.
3. Estructura interfacial estable : las fases de caucho y epoxi deben permanecer suficientemente unidas para transferir la tensión durante la carga.
Si la primera etapa falla, la morfología final puede contener grandes aglomerados. Si la segunda etapa no se controla bien, el tamaño del dominio puede volverse excesivo. Si la tercera etapa es débil, las partículas de caucho pueden comportarse más como defectos que como elementos endurecedores.
Para los formuladores que seleccionan un agente endurecedor CTBN , los parámetros útiles van más allá de la identidad química.
Variable | en que influye | Por qué es importante |
Contenido de acrilonitrilo | Polaridad del caucho y compatibilidad con epoxi. | Cambia la dispersión y el comportamiento de fase. |
Peso molecular | Viscosidad y formación de dominios de caucho. | Influye en el procesamiento y la morfología. |
Funcionalidad carboxilo | Reacción con la química epoxi. | Afecta el enlace interfacial y el comportamiento de curación. |
Carga de caucho | Población de dominios y flexibilidad | Demasiado puede reducir la rigidez y la fuerza. |
Temperatura de curado | Velocidad de reacción y morfología. | Cambia la cinética de separación de fases. |
Condiciones de mezcla | Dispersión inicial | Determina la morfología inicial. |
Esta es también la razón por la que los datos de los proveedores deben revisarse junto con las pruebas de formulación reales. Una hoja de datos puede proporcionar viscosidad, funcionalidad y especificaciones básicas del material, pero no puede predecir la morfología exacta de cada formulación epoxi.
La gama avanzada de materiales de poliuretano de Further incluye CTBN, ATBN, HTPB, HTBN y otros polímeros líquidos reactivos, lo que permite evaluar diferentes químicas funcionales terminales según el sistema de resina en lugar de tratar el caucho líquido como una única categoría de material.
Existe un límite práctico para la separación de fases beneficiosa.
Si los dominios de caucho crecen excesivamente, pueden reducir el área de carga efectiva de la matriz epoxi. Los dominios grandes también pueden crear concentraciones de tensión y reducir el módulo o resistencia a la tracción.
Esto se vuelve especialmente importante en sistemas que requieren tanto tenacidad a la fractura como resistencia estructural del epoxi .
Por lo tanto, una formulación debe evaluarse utilizando varios indicadores mecánicos en lugar de solo la resistencia al impacto. Dependiendo de la aplicación, las mediciones útiles pueden incluir tenacidad a la fractura, resistencia a la tracción, módulo, alargamiento, temperatura de transición vítrea y resistencia al corte del adhesivo.
Para los adhesivos estructurales, por ejemplo, una formulación que gana resistencia al impacto pero pierde demasiada resistencia al calor puede no ser una mejora en términos prácticos.
La morfología deseada cambia con la aplicación.
En los adhesivos epoxi , la modificación del caucho se utiliza a menudo para mejorar la resistencia al pelado, la resistencia al impacto y la tolerancia a la carga dinámica. La fase de caucho debe mejorar la disipación de energía sin comprometer la adherencia o la resistencia al calor.
En matrices compuestas , la formulación debe equilibrar la tenacidad con la unión de las fibras, la viscosidad del procesamiento y la resistencia mecánica final. El exceso de caucho puede interferir con la humectación de la fibra o reducir la rigidez de la matriz.
En los recubrimientos , la flexibilidad y la resistencia al agrietamiento pueden ser más importantes que la máxima tenacidad a la fractura. También adquieren importancia la viscosidad, el aspecto de la superficie y el comportamiento de curado.
Para la electrónica y el encapsulado, la formulación tiene un requisito adicional: la modificación no puede introducir cambios inaceptables en la estabilidad térmica, el aislamiento eléctrico o el comportamiento del procesamiento. Además, se analizó anteriormente el HTPB en el encapsulado y encapsulado electrónico , ilustrando cómo los polímeros líquidos reactivos se pueden evaluar de acuerdo con los requisitos del material final en lugar de como aditivos aislados.
Cuando un epoxi endurecido da resultados inconsistentes, el primer paso debe ser distinguir la química de la formulación de los problemas de procesamiento.
Los signos que merecen investigación incluyen:
· Grandes diferencias de dureza entre lotes
· Aumentos inesperados de la viscosidad durante el almacenamiento
· Partículas visibles o regiones turbias antes del curado.
· Pérdida significativa de resistencia a la tracción después de aumentar el contenido de caucho.
· Fuerte dependencia del rendimiento de la temperatura de curado
· Pobre fuerza adhesiva a pesar de una mejor resistencia al impacto
La microscopía puede ser particularmente útil porque las pruebas mecánicas masivas solo muestran el resultado final. El análisis microscópico puede revelar si la fase de caucho está finamente dispersa, ampliamente distribuida o presente como grandes aglomerados.
Para un programa de formulación, comparar la morfología con la tenacidad a la fractura a menudo proporciona información más útil que cambiar varias variables de formulación a la vez.
No existe un caucho líquido universal que sea el mejor para cada sistema polimérico.
CTBN está fuertemente asociado con el endurecimiento epoxi porque su funcionalidad carboxilo puede participar en la química de la formulación epoxi. ATBN puede resultar atractivo cuando se desean funcionalidad amino y comportamiento de reacción diferente. El HTPB , por el contrario, tiene extremos hidroxilo y es particularmente relevante para los sistemas de poliuretano donde la funcionalidad hidroxilo se combina con isocianatos adecuados.
La distinción se puede ver claramente al comparar sus grupos funcionales:
caucho liquido | Funcionalidad terminal | Dirección de formulación típica |
CTBN | carboxilo | Modificación de impacto y endurecimiento epoxi. |
ATBN | Aminado | Epoxi y otros sistemas poliméricos reactivos. |
HTPB | hidroxilo | Aglutinantes y elastómeros de poliuretano. |
HTBN | Estructura hidroxilo + nitrilo | Sistemas flexibles de poliuretano y elastómeros especiales. |
CTPB | carboxilo | Modificación reactiva a base de polibutadieno. |
Por ejemplo, un formulador que desarrolle un adhesivo epoxi generalmente debería comenzar con CTBN para el cribado de epoxi o ATBN en lugar de seleccionar HTPB simplemente porque los tres son cauchos líquidos.
Además, también proporciona HTPB , ATBN , HTBN y CTPB , lo que permite considerar diferentes estructuras de caucho líquido reactivo según la química del polímero huésped.
Un proceso de desarrollo más confiable es cambiar una variable importante a la vez.
Para un sistema epoxi basado en CTBN, el análisis inicial puede centrarse en:
1. Carga CTBN y grado de viscosidad.
2. Compatibilidad entre epoxi y caucho antes del curado.
3. Temperatura de curado y tiempo de curado.
4. Tamaño y distribución final del dominio de caucho.
5. Tenacidad a la fractura versus propiedades térmicas y de tracción.
El objetivo es identificar el punto donde la fase de caucho está suficientemente desarrollada para disipar la energía de fractura sin convertirse en una fase blanda dominante.
Este enfoque es más informativo que simplemente aumentar la concentración de caucho siempre que la tenacidad esté por debajo del objetivo.
Es posible que dos materiales descritos como CTBN no se comporten de manera idéntica en una formulación. Las diferencias en la distribución del peso molecular, el contenido de acrilonitrilo, la funcionalidad carboxilo, la viscosidad y el control de fabricación pueden afectar tanto al procesamiento como a la morfología final.
Por lo tanto, para los compradores industriales, la evaluación del proveedor debe incluir más que el precio y el nombre nominal del producto. La información importante incluye:
· Especificaciones técnicas y consistencia de lotes.
· Valores del grupo funcional
· Rango de viscosidad
· Estabilidad en almacenamiento
· Condiciones de procesamiento recomendadas
· Experiencia en aplicaciones
· Disponibilidad de soporte técnico y personalización.
Para programas de formulación más amplios, el acceso a materias primas consistentes es particularmente importante porque los cambios en las características del caucho pueden aparecer como cambios en la formulación epóxica misma.
La separación de fases del caucho se entiende mejor como un problema de morfología controlada.
Las formulaciones más fuertes no se limitan a maximizar el contenido de caucho. Crean una matriz epoxi estable que contiene dominios de caucho bien distribuidos con una interfaz eficaz , lo que permite que la fase de caucho participe en la disipación de tensiones sin sacrificar las propiedades que hacen que el epoxi sea útil.
Es por eso que la selección de CTBN debe estar relacionada con la química del epoxi, las condiciones de curado, la viscosidad del procesamiento y los requisitos mecánicos del producto terminado.
Para los formuladores que comparan diferentes enfoques, el siguiente paso suele ser una comparación directa de los agentes endurecedores CTBN para sistemas de resina epoxi , seguida de pruebas específicas de la formulación en lugar de depender de una clasificación genérica de cauchos líquidos.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
07. Jul, 2026
