Al reforzar los sistemas epóxicos, se enfrenta a una elección crítica. En Shanghai Further New Material Technology Co., Ltd., nuestra comparación del rendimiento del endurecimiento con epoxi y la eficiencia económica de CTBN lo revela como el claro líder en valor. CTBN ofrece una resistencia al impacto superior a un costo menor. ATBN mejora la adherencia pero sacrifica la dureza. HTBN añade flexibilidad sin igualar la durabilidad de CTBN. Su aplicación dicta la mejor opción.
· CTBN ofrece la mejor dureza y valor para la mayoría de los usos de epoxi.
· ATBN mejora la adherencia pero cuesta más y reduce la resistencia al impacto.
· HTBN añade flexibilidad pero reduce la dureza y aumenta los costes.
CTBN es el agente endurecedor más común para sistemas epoxi. Se agrega a las formulaciones por su resistencia comprobada al impacto. Los grupos terminales carboxilo reaccionan con la resina epoxi. Esta reacción crea una fase de caucho que se separa de la matriz epoxi. El resultado es un material que resiste el crecimiento de grietas y los impactos. CTBN ofrece el mejor equilibrio entre rendimiento y costo. Ofrece hasta un 70,7% de aumento en la tenacidad a la fractura. Obtiene resultados confiables con una carga estándar de alrededor de 15 phr.

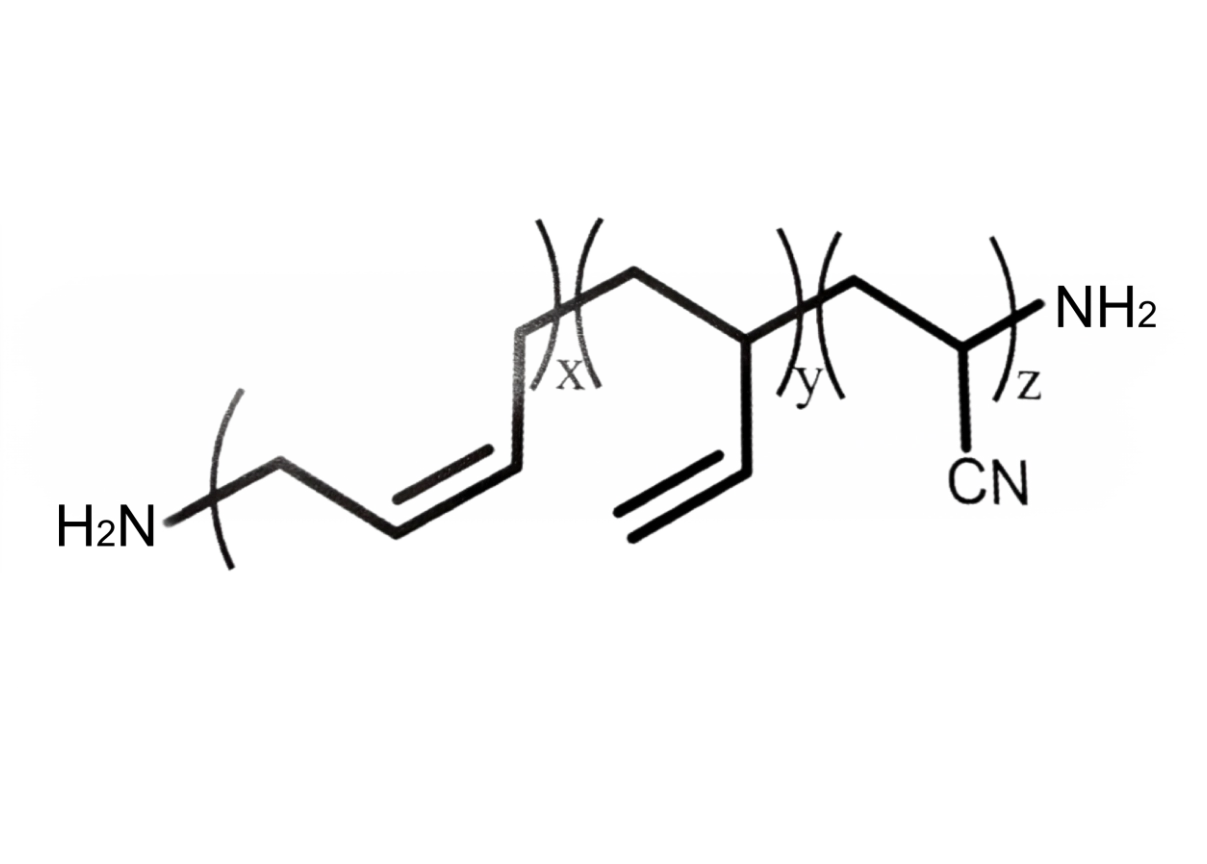

ATBN utiliza grupos terminales amina en lugar de grupos carboxilo. Los grupos amina reaccionan rápidamente con el epoxi. Esta reacción le brinda una mejor adhesión a varios sustratos. Usted elige ATBN cuando la fuerza de unión importa más que la pura dureza. No crea tanta resistencia al impacto como CTBN. Sin embargo, ATBN se adapta a aplicaciones que requieren una fuerte adhesión o un perfil de curado diferente. Paga un precio más alto por esta actuación especializada.
HTBN utiliza grupos terminales hidroxilo para una ruta de reacción diferente. Este agente aumenta la flexibilidad de su sistema epoxi. Permite que el material se doble antes de romperse. HTBN sacrifica la tenacidad general a la fractura en comparación con CTBN. Utiliza HTBN para aplicaciones que necesitan más alargamiento y flexibilidad. A menudo cuesta más y requiere una formulación cuidadosa. Elija HTBN solo cuando la flexibilidad sea su objetivo principal.
Se mezcla caucho líquido con resina epoxi antes de curar. Durante el curado, el caucho se separa de la matriz epoxi. Este proceso, llamado descomposición espinodal, crea pequeñas esferas de goma en todo el material. La siguiente tabla muestra cómo el tamaño y la distribución de las partículas afectan la dureza del producto final.
Observación (SEM) | Mecanismo/Efecto | Resultado en dureza |
Las partículas de caucho separadas en fases forman dominios esféricos en la matriz epoxi. | Las partículas actúan como concentradores de tensión; La cavitación ocurre en los sitios de partículas. | La energía se disipa a través de líneas de cavitación y deformación. |
Partículas más pequeñas y uniformemente dispersas (0,5–1,0 µm) | Transferencia de tensiones más eficaz entre partículas y matriz. | Propiedades mejoradas de impacto y flexión; ondas de propagación de grietas más finas |
Partículas aglomeradas más grandes (5–25 µm) | Pobre dispersión y menor interacción con la matriz. | Endurecimiento menos efectivo; distribución de tensiones no uniforme |
Las líneas de deformación se difunden a medida que pasan a través de los dominios de caucho. | Transferencia de tensiones y naturaleza amortiguadora de la fase de caucho. | Disipación de energía; Las zonas blanqueadas por tensión indican dureza. |
Estos dominios de caucho también ocupan espacio entre los sitios de reacción en la red tridimensional del epoxi. Esta acción perjudica la reticulación en esos lugares. El resultado es una menor densidad de reticulación en todo el sistema curado. Una menor densidad significa una mayor movilidad de la cadena. Ganas dureza porque las cadenas pueden moverse más libremente. Notará una reducción en la temperatura de transición vítrea (Tg) a medida que aumenta el contenido de caucho. El caucho actúa como flexibilizador dentro de la matriz.
Cuando se forma una grieta en el epoxi curado, se encuentra con las partículas de caucho. Las partículas cierran el espacio entre las caras de las grietas. Se estiran y deforman cuando la grieta intenta abrirse. Este proceso absorbe una cantidad significativa de energía. La naturaleza amortiguadora del caucho convierte la energía mecánica en calor. Este efecto se ve como zonas blanqueadas por tensión cerca de la superficie de la fractura. Estas zonas indican dónde ocurrió la disipación de energía. Las partículas más pequeñas crean ondas de propagación de grietas más finas. Las ondulaciones más finas significan una mejor absorción de energía y una mayor dureza.
Los grupos finales de su agente endurecedor determinan cómo se adhiere al epoxi. Los grupos carboxilo del CTBN reaccionan durante el curado. Esta reacción crea fuertes vínculos químicos entre el caucho y la matriz. Los grupos amina de ATBN reaccionan más rápido, lo que proporciona una unión más rápida pero un comportamiento de separación de fases diferente. Los grupos hidroxilo de HTBN siguen otro camino de reacción. Cada tipo de grupo final cambia el momento y el tamaño de la separación de partículas. Debe hacer coincidir la reactividad con su programa de curado para obtener resultados óptimos.
Esta comparación del rendimiento del endurecimiento epoxi y la eficiencia económica de CTBN se centra en dos rivalidades directas. Debe comparar CTBN con ATBN en cuanto a resistencia y costo. También debe comparar CTBN con HTBN para determinar su flexibilidad y valor. Cada enfrentamiento revela diferentes fortalezas. Cada uno le ayuda a decidir dónde trabaja más su dinero.
CTBN supera a ATBN en resistencia al impacto. Esta diferencia se ve claramente en las pruebas de tenacidad a la fractura. CTBN ofrece hasta un 70,7% de aumento en la tenacidad a la fractura. ATBN normalmente logra una mejora menor, a menudo en el rango del 40-50%. Los grupos terminales carboxilo del CTBN crean una fase de caucho más eficaz. Esa fase absorbe más energía cuando se forman grietas. Los grupos amina del ATBN reaccionan más rápido con el epoxi. Esta velocidad limita el proceso de separación de fases. Se obtienen partículas de caucho más pequeñas o menos uniformes. Pierdes parte del beneficio de endurecimiento.
Cost cuenta una historia similar. CTBN tiene un precio de materia prima más bajo que ATBN. El proceso de producción de CTBN está más maduro. Múltiples proveedores compiten por su negocio. ATBN requiere pasos de síntesis adicionales. Esos pasos añaden gastos. Usted paga una prima por la terminación de la amina. La diferencia de precios entre los dos agentes suele oscilar entre el 10% y el 20%. Esa diferencia es importante cuando compras al por mayor.
ATBN ofrece una clara ventaja. Mejora la adherencia a los sustratos. Los grupos amina se unen fuertemente a muchas superficies. Puede elegir ATBN para aplicaciones de unión. Es posible que necesite esa adhesión adicional para revestimientos o juntas estructurales. Sin embargo, sacrificas la fuerza del impacto. También pagas más por kilogramo. La ecuación de valor rara vez favorece a ATBN a menos que la adhesión sea su requisito principal.
Considere sus objetivos de formulación. Si necesita la máxima dureza al menor coste, CTBN gana. Si necesita adherencia y puede aceptar un rendimiento de impacto más bajo, ATBN le resulta muy útil. La mayoría de los formuladores eligen CTBN para el endurecimiento de uso general . Reservan ATBN para tareas de vinculación especializadas. Esta comparación del rendimiento del endurecimiento epoxi y la eficiencia económica de CTBN muestra un claro ganador para la mayoría de las aplicaciones.
HTBN adopta un enfoque diferente para modificar el epoxi. Añade flexibilidad en lugar de dureza. Obtienes un material que se dobla más antes de romperse. Los grupos terminales hidroxilo de HTBN reaccionan con la matriz epoxi. Esta reacción crea una red más flexible. La fase de goma sigue siendo más suave y flexible. Su epoxi curado gana alargamiento. Pierde tenacidad a la fractura en el proceso.
CTBN proporciona un mejor equilibrio. Obtiene una mejora significativa en la dureza con ganancias moderadas en la flexibilidad. El caucho terminado en carboxilo crea una matriz más resistente y duradera. El epoxi modificado con CTBN resiste eficazmente la propagación de grietas. El epoxi modificado con HTBN puede agrietarse más fácilmente bajo el impacto. La flexibilidad ayuda en algunos escenarios. No ayuda cuando una fuerza repentina golpea el material.
Las diferencias de precio también afectan tu decisión. HTBN suele costar más que CTBN. La terminación hidroxilo requiere una química de producción diferente. Las cadenas de suministro de HTBN están menos establecidas. Se enfrenta a precios más altos y posibles problemas de disponibilidad. CTBN se beneficia de décadas de historia de producción. Múltiples fabricantes abastecen el mercado. Disfruta de precios estables y entrega confiable.
El valor depende de su aplicación. HTBN es adecuado para adhesivos y selladores flexibles. Necesita alargamiento para esos productos. CTBN se adapta a aplicaciones estructurales. Necesita resistencia al impacto y durabilidad. La relación costo-rendimiento favorece a CTBN en la mayoría de los casos. Obtienes más dureza por cada dólar gastado. HTBN sólo tiene sentido económico cuando la flexibilidad no es negociable.
Su elección final debe reflejar sus prioridades. Esta comparación del rendimiento del endurecimiento epoxi y la eficiencia económica de CTBN demuestra su valor superior. CTBN ofrece resistencia comprobada a un precio competitivo. HTBN ofrece flexibilidad a un costo mayor con menor dureza. Para la mayoría de las formulaciones epoxi, CTBN proporciona el mejor retorno de su inversión.
Necesita cifras concretas para elegir el agente endurecedor adecuado . Las pruebas mecánicas revelan diferencias claras entre CTBN, ATBN y HTBN. La siguiente tabla resume las métricas clave de rendimiento que debe evaluar.
Propiedad | CTBN | ATBN | HTBN |
Aumento de la tenacidad a la fractura | Hasta 70,7% | 40-50% | 20-30% |
Mejora de la resistencia al impacto | más alto | Moderado | Más bajo |
Retención de resistencia a la tracción | Bien | Excelente | Reducido |
Módulo de flexión | mantenido | Ligeramente reducido | Significativamente reducido |
Depresión de Tg por 10 phr | 8-12°C | 5-8°C | 15-20°C |
CTBN ofrece la mayor resistencia al impacto entre los tres agentes. Esta ventaja se ve en las pruebas de tenacidad a la fractura. El caucho terminado en carboxilo crea tamaños de partículas óptimos para la absorción de energía. ATBN logra mejoras moderadas. Su reacción más rápida limita la calidad de la separación de fases. HTBN proporciona la menor protección contra impactos. Obtienes flexibilidad en lugar de dureza. Esta compensación es importante cuando su parte enfrenta una fuerza repentina.
Su epoxi curado debe mantener la integridad estructural. CTBN conserva la resistencia a la tracción mejor que HTBN. Las partículas de caucho distribuyen la tensión uniformemente por toda la matriz. ATBN sobresale en esta categoría. Sus grupos amina mejoran la densidad de reticulación. Conservará más fuerza del epoxi original. HTBN reduce las propiedades de tracción y flexión. La red de caucho más blanda no puede soportar cargas pesadas de forma eficaz.
Cada agente endurecedor reduce la Tg de su sistema epoxi. CTBN causa depresión moderada. Se pierden entre 8 y 12 °C por cada 10 phr de caucho. ATBN muestra la reducción más pequeña de Tg. Esta ventaja se adapta a aplicaciones de alta temperatura. HTBN produce la mayor caída. Es posible que observe una reducción de 15 a 20 °C por cada 10 phr. Considere cuidadosamente sus requisitos de temperatura de servicio. Una Tg más baja limita el rango operativo de su producto final.
Conclusión clave : CTBN ofrece la mejor combinación de mejora de la tenacidad y depresión de Tg aceptable. Elija ATBN cuando necesite la máxima retención de fuerza. Seleccione HTBN solo cuando la flexibilidad supere el rendimiento térmico.
Debe lograr una buena dispersión para un endurecimiento efectivo. CTBN se mezcla fácilmente con la mayoría de las resinas epoxi. Su baja viscosidad permite una rápida incorporación sin equipo especializado. ATBN requiere más atención durante la mezcla. Sus grupos amino pueden reaccionar prematuramente si no se controla la temperatura. HTBN presenta el mayor desafío. Una mayor viscosidad dificulta la dispersión uniforme. Es posible que necesite calentar o mezclar más tiempo para HTBN.
Cada agente cambia su comportamiento de curación de manera diferente. CTBN ofrece el perfil de curación más predecible. Prolonga ligeramente la vida útil de la mezcla sin mayores retrasos. ATBN acelera la cura. Los grupos terminados en amina reaccionan más rápido con el epoxi. Obtienes un tiempo de trabajo más corto. Planifique su solicitud con cuidado. HTBN tiene poco efecto sobre la velocidad de curado. Sus grupos hidroxilo reaccionan más lentamente. Mantiene una vida útil más larga. Sin embargo, el curado completo puede requerir temperaturas más altas o ciclos más largos.
ATBN sobresale en rendimiento de adhesión. Sus grupos terminales amina forman fuertes enlaces con metales, plásticos y compuestos. Verá valores mejorados de resistencia al pelado y corte de solapamiento. CTBN proporciona una adhesión moderada. Los grupos carboxilo se unen bien pero no igualan el rendimiento del ATBN. HTBN ofrece la adherencia más débil. Si la vinculación es su prioridad, elija ATBN sobre los otros dos agentes.
Debe comprender el panorama económico completo antes de seleccionar un agente endurecedor. El precio por kilogramo cuenta sólo una parte de la historia. Debe examinar los costos de las materias primas, la confiabilidad de la cadena de suministro y el valor que ofrece cada agente por cada dólar gastado. Esta comparación del rendimiento del endurecimiento con epoxi y la eficiencia económica de CTBN revela por qué domina el mercado.
La diferencia de precios entre CTBN, ATBN y HTBN da forma a sus decisiones de compra. CTBN se encuentra en el punto de precio más bajo. Su proceso de producción ha madurado a lo largo de décadas. Varios fabricantes compiten por su negocio. Esa competencia mantiene los precios estables y razonables. Normalmente se paga entre 8 y 12 dólares por kilogramo de grados CTBN estándar.
ATBN tiene una prima sobre CTBN. Los pasos de síntesis adicionales necesarios para la terminación de amina añaden costos. Paga aproximadamente entre un 15 y un 25 % más por ATBN. La diferencia de precio refleja una química más compleja. HTBN se encuentra en el nivel de precios más alto. Su terminación hidroxilo requiere métodos de producción especializados. Es posible que pague entre un 20 y un 35 % más por HTBN que por CTBN. Estas diferencias de precios se agravan rápidamente cuando se compran grandes cantidades.
Los costos de su formulación también dependen de los niveles de carga. CTBN funciona eficazmente a 15 phr. ATBN a menudo requiere una carga similar. Es posible que HTBN necesite concentraciones más altas para lograr la flexibilidad deseada. Una carga más alta significa más costo de material por lote. Debes tener en cuenta tanto el precio por kilogramo como la dosis requerida en tus cálculos.
Agente | Rango de precios típico (USD/kg) | Carga típica (phr) | Costo relativo por lote |
CTBN | $8-12 | 15 | Base |
ATBN | $10-15 | 15 | 15-25% más alto |
HTBN | $11-16 | 15-20 | 20-35% más alto |
Su programa de producción depende de un suministro confiable de materiales. CTBN ofrece la cadena de suministro más estable. Las principales empresas químicas lo producen en todo el mundo. Puede obtener CTBN de múltiples proveedores en diferentes regiones. Esta redundancia lo protege de perturbaciones regionales. Si un proveedor enfrenta problemas de producción, tiene alternativas listas.
La disponibilidad de ATBN sigue siendo buena pero más limitada. Menos fabricantes producen caucho terminado en amina. Es posible que tenga que afrontar plazos de entrega más prolongados para los grados especiales. Los niveles de existencias regionales varían. Algunas áreas requieren que haga su pedido con semanas de anticipación. HTBN presenta el mayor desafío de suministro. Sólo un puñado de productores produce butadieno acrilonitrilo terminado en hidroxilo. Dependes de esas pocas fuentes. Cualquier interrupción de la producción afecta directamente a su suministro.
La estabilidad de la cadena de suministro también afecta la previsibilidad de los precios. Los precios del CTBN se mantienen relativamente estables. Los contratos a largo plazo aseguran tarifas favorables. Los precios de ATBN y HTBN fluctúan más. La competencia limitada permite a los productores ajustar los precios con menos presión del mercado. Te enfrentas a una mayor incertidumbre presupuestaria con estos agentes. Su equipo de adquisiciones debe monitorear de cerca las condiciones del mercado.
Necesita medir el valor más allá del precio de compra. La relación costo-rendimiento le indica qué agente ofrece el mayor beneficio por dólar. CTBN sobresale en esta métrica. Obtendrá la mayor mejora en la tenacidad a la fractura al menor costo. El aumento del 70,7 % en la tenacidad a la fractura tiene un precio razonable. Su inversión genera ganancias de rendimiento mensurables.
ATBN ofrece una relación costo-rendimiento más baja. Paga más por menos mejora de dureza. Los beneficios de adhesión justifican la prima sólo en aplicaciones específicas. Si su producto requiere una fuerza de unión excepcional, ATBN gana su costo. De lo contrario, gastará dinero extra sin ganar dureza proporcional.
HTBN ofrece la relación costo-rendimiento más pobre para la mayoría de las aplicaciones. Paga el precio más alto por la menor mejora de dureza. Las ganancias en flexibilidad satisfacen requisitos específicos. Esos requisitos deben justificar la importante prima de coste. A la mayoría de los formuladores les resulta difícil justificar económicamente el HTBN.
Agente | Mejora de la dureza | Costo relativo | Calificación de costo-rendimiento |
CTBN | Hasta 70,7% | Bajo | Excelente |
ATBN | 40-50% | Medio | Bueno (para adherencia) |
HTBN | 20-30% | Alto | Pobre (excepto flexibilidad) |
El análisis económico apunta a una conclusión clara. CTBN proporciona el mejor valor general para el endurecimiento con epoxi. Recibirá un rendimiento superior a un precio competitivo. La cadena de suministro establecida garantiza una disponibilidad constante. Su planificación de la producción se vuelve más fácil con un abastecimiento confiable. Esta comparación del rendimiento del endurecimiento epoxi y la eficiencia económica de CTBN demuestra por qué los profesionales de la industria lo eligen como su opción predeterminada.
Considere su costo total de propiedad. CTBN reduce los costos de material por lote. Minimiza el desperdicio a través de un rendimiento predecible. Dedicará menos tiempo a solucionar problemas de formulación. El precio más bajo y los resultados comprobados se combinan para maximizar el retorno de su inversión. ATBN y HTBN atienden necesidades específicas. CTBN sirve a sus resultados.
Su aplicación determina el mejor agente endurecedor. CTBN es adecuado para adhesivos estructurales, revestimientos y matrices compuestas . Necesita su resistencia comprobada al impacto para entornos exigentes. ATBN se adapta a aplicaciones de unión donde la adhesión es más importante. Sus grupos amina crean fuertes enlaces de sustrato. HTBN sirve adhesivos y selladores flexibles. Necesita alargamiento para esos productos. Haga coincidir al agente con su objetivo de rendimiento principal.
Debe seguir los niveles de carga adecuados para tener éxito. La siguiente tabla muestra las concentraciones óptimas para cada agente.
Modificador de caucho | Nivel de carga óptimo | Efecto informado sobre las propiedades del epoxi |
CTBN | 15% en peso | Mejora la estabilidad térmica y la tenacidad mediante la cavitación de partículas de caucho. |
ATBN | Aumento de contenido | Disminuye el módulo de tracción, aumenta el alargamiento de rotura. |
HTBN | 20% en peso | Aumenta la resistencia al impacto en un 28,5 % y el alargamiento de rotura en un 46,8 % |
Comience con estos niveles. Ajuste según los resultados de sus pruebas. Controle cuidadosamente la temperatura de mezcla. Monitorear la calidad de la dispersión durante todo el proceso.
Considere un fabricante de adhesivos estructurales. Cambiaron de ATBN a CTBN a 15 phr. La tenacidad a la fractura aumentó en un 60%. Los costes de materiales cayeron un 18%. La eficiencia de la producción mejoró con un curado predecible.
Otra empresa produjo selladores flexibles. Eligieron HTBN a 20 phr. El alargamiento de rotura aumentó un 46,8%. La resistencia al impacto aumentó un 28,5%. La flexibilidad cumplió con los requisitos de sus clientes.
Un tercer ejemplo implica un formulador de recubrimientos. Necesitaban tanto adherencia como dureza. Mezclaron CTBN con una pequeña cantidad de ATBN. Este enfoque híbrido equilibró ambas propiedades de manera efectiva.
Debe evaluar sus opciones cuidadosamente. Considere el tipo y la cantidad de agente endurecedor. Equilibra dureza, procesabilidad y costo. El endurecimiento del caucho ofrece un bajo costo pero reduce la resistencia térmica. El endurecimiento con resina termoplástica mejora la tenacidad con un gasto mínimo. El endurecimiento con nanopartículas proporciona resistencia pero cuesta más. Los polímeros hiperramificados funcionan bien pero requieren una síntesis compleja. Los segmentos de cadena flexibles ofrecen simplicidad pero reducen la resistencia al calor.
Conclusión clave : comience con CTBN a 15 phr para la mayoría de las aplicaciones. Pruebe a fondo. Realice ajustes en función de sus requisitos de rendimiento específicos y restricciones presupuestarias.
CTBN sigue siendo su mejor opción para la mayoría de las aplicaciones de endurecimiento con epoxi. Ofrece rendimiento comprobado, suministro confiable y costos más bajos. ATBN se adapta a las necesidades de adhesión pero reduce la resistencia al impacto. HTBN ofrece flexibilidad a un precio más alto. Esta comparación del rendimiento del endurecimiento epoxi y la eficiencia económica de CTBN muestra un valor claro. Comience con CTBN a 15 phr para obtener resultados óptimos.
Comience con 15 phr de CTBN. Este nivel ofrece el mejor equilibrio entre dureza y costo. Ajuste la cantidad según los resultados de sus pruebas.
Sí. Puede mezclar CTBN con ATBN para equilibrar dureza y adhesión . Pruebe cada mezcla cuidadosamente para lograr las propiedades deseadas.
Elija CTBN para obtener la máxima dureza al menor costo. Seleccione ATBN para una mejor adhesión. Elija HTBN solo cuando necesite flexibilidad.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
11. Aug, 2026
