El caucho HTPB estándar se degrada fácilmente con altas temperaturas y carece de una fuerte adherencia. Los químicos resuelven estos problemas explorando diversas formas derivadas de HTPB (polibutadieno terminado en hidroxilo) . La hidrogenación de la columna vertebral elimina los dobles enlaces para aumentar la resistencia térmica y la claridad. Mientras tanto, la epoxidación agrega anillos de oxirano reactivos, mejorando la adhesión a la superficie y la correactividad. Las industrias dependen de diversas formas derivadas de HTPB (polibutadieno terminado en hidroxilo) para entornos exigentes.
· El HTPB hidrogenado crea enlaces simples estables. Esta modificación bloquea los daños causados por la luz solar y mantiene limpios los dispositivos electrónicos exteriores.
· El HTPB epoxidado añade anillos de oxígeno reactivos. Estos anillos mejoran la resistencia del pegamento en superficies de vidrio, aluminio y acero.
· Los formuladores añaden HTPB epoxidado a las resinas quebradizas. Las partículas de goma flexibles absorben los golpes y evitan que el material se agriete.
· Shanghai Further New Material Technology Co., Ltd. suministra una gama completa de productos HTPB . Podemos personalizar HTPB de acuerdo con los escenarios de aplicación y los requisitos de especificación de los clientes, incluido HTPB monofuncional , hidrogenado y epoxidado.
Los ingenieros químicos modifican con frecuencia las estructuras principales de polibutadieno líquido para crear materiales especializados de alto rendimiento. Sintetizan varias formas derivadas de HTPB (polibutadieno terminado en hidroxilo) para superar la sensibilidad al calor estándar y la debilidad química. Estas modificaciones químicas específicas cambian la estructura fundamental del polímero para entornos industriales exigentes.
La hidrogenación agrega gas hidrógeno directamente a través de dobles enlaces carbono-carbono insaturados en la cadena del polímero. Los catalizadores de metales nobles aceleran esta reacción química bajo ajustes controlados de temperatura y presión. El proceso químico convierte completamente los enlaces dobles vulnerables en enlaces simples estables.
La eliminación de estos dobles enlaces previene la oxidación térmica severa y la degradación por luz solar con el tiempo. La columna vertebral completamente saturada mantiene una excelente estabilidad química durante la exposición ambiental adversa. Además, el caucho líquido conserva una alta flexibilidad a temperaturas operativas extremadamente bajas.
La epoxidación introduce átomos de oxígeno activos en la cadena principal de polibutadieno para formar anillos de oxirano reactivos. Los procesadores químicos mezclan perácidos orgánicos con el caucho líquido para desencadenar esta conversión precisa. La reacción se dirige a dobles enlaces específicos y al mismo tiempo preserva los grupos hidroxilo terminales clave.
Estos anillos de oxirano agregados aumentan significativamente la energía superficial y la reactividad estructural. Los nuevos grupos químicos permiten reacciones de curado secundarias con resinas epoxi convencionales. En consecuencia, los formuladores de resinas eligen diversas formas derivadas de HTPB (polibutadieno terminado en hidroxilo) para mejorar la adhesión en sustratos difíciles como vidrio, acero y aluminio.

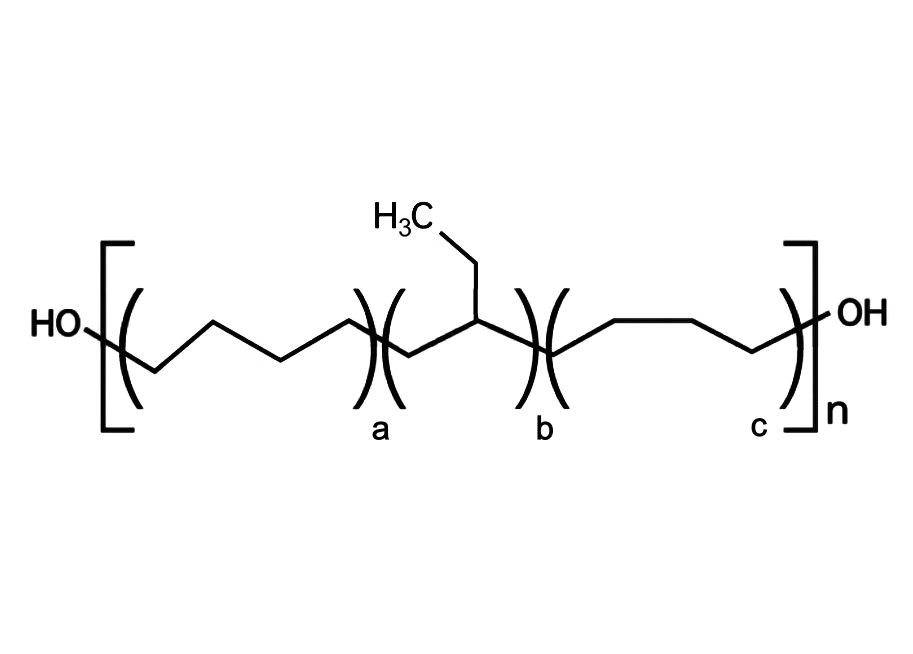

El polibutadieno hidrogenado terminado en hidroxilo (H-HTPB) proporciona características químicas únicas que el polibutadieno estándar no puede igualar. La eliminación de los dobles enlaces de la columna vertebral altera completamente el comportamiento físico del polímero. En consecuencia, el material sobresale en entornos operativos extremos.
Los polímeros insaturados se degradan rápidamente cuando la luz solar y el oxígeno atacan los dobles enlaces vulnerables. La hidrogenación convierte estos dobles enlaces en enlaces simples estables. Esta columna vertebral de hidrocarburo saturado protege al polímero contra la fotooxidación y la degradación térmica.
Los enlaces simples estables evitan la escisión y la reticulación de la columna vertebral durante la exposición prolongada a la luz ultravioleta.
Las moléculas de agua tampoco logran romper la cadena polimérica hidrófoba. Los recubrimientos y selladores industriales que utilizan H-HTPB mantienen la integridad estructural en condiciones de alta humedad. El material resiste la absorción de humedad, los ambientes ácidos y la exposición alcalina durante una vida útil prolongada.
Los cauchos líquidos estándar se oscurecen y se vuelven amarillos con el calor y la luz solar. La columna vertebral completamente saturada de H-HTPB elimina los cromóforos que absorben la luz. Esta estructura clara permite la transmisión total de la luz visible sin distorsión del color.
El caucho también mantiene una alta flexibilidad física en entornos criogénicos. El polímero presenta una temperatura de transición vítrea muy baja, que a menudo cae por debajo de -60 grados Celsius. La columna vertebral no cristalina evita el endurecimiento y la fragilización en ambientes de congelación profunda.
Los fabricantes de pantallas dependen en gran medida del H-HTPB para producir adhesivos líquidos ópticamente transparentes (LOCA). Los formuladores incorporan resinas de polibutadieno hidrogenadas directamente en mezclas adhesivas como agentes plastificantes eficientes. Estas resinas reducen la tensión interna durante el curado manteniendo una alta transparencia.
Escenario | Papel químico / reacción | Propósito en la electrónica de visualización |
Precursor intermedio | Reaccionó con diisocianatos alifáticos/aromáticos y se remató con (met)acrilatos funcionalizados con hidroxilo (p. ej., HEMA) | Prepara derivados de (met)acrilato de uretano para formulación. |
Ingrediente oligómero esencial | Forma oligómeros multifuncionales de (met)acrilato de uretano. | Funciona como un componente central curable por UV en LOCA con índice coincidente |
Mejora del rendimiento | Proporciona un índice de refracción de ~1,5 y una alta resistencia a la oxidación. | Garantiza claridad óptica y unión estructural entre los paneles de visualización y el vidrio. |
Los químicos modifican los grupos hidroxilo terminales del H-HTPB para formar oligómeros fotocurables. Estos polímeros funcionalizados coinciden con el índice de refracción de las cubiertas de vidrio y los paneles táctiles. Los dispositivos optoelectrónicos se benefician de una fuerte resistencia al impacto, una claridad visual que no amarillea y una defensa permanente contra la humedad.

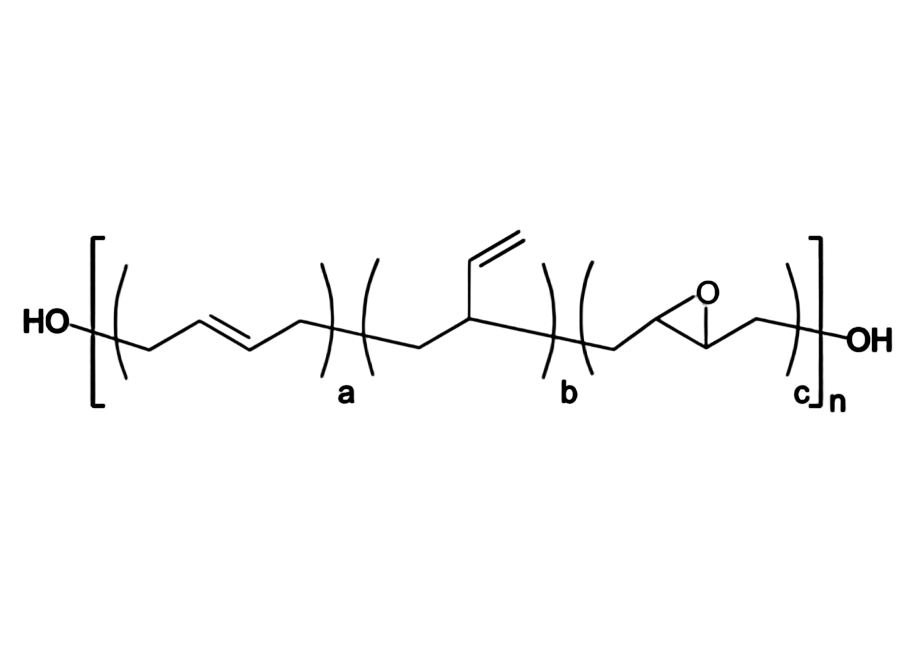

El polibutadieno epoxidado terminado en hidroxilo (EHTPB) ofrece notables ventajas funcionales para formulaciones de polímeros avanzadas . La modificación química agrega anillos de oxirano reactivos a lo largo de la cadena principal del caucho líquido. Esta conversión altera drásticamente los rasgos físicos, la reactividad química y el rendimiento mecánico.
Los químicos controlan el contenido de oxígeno del oxirano durante la síntesis para ajustar con precisión las características del material. Los niveles más altos de epoxi aumentan la atracción molecular a través de las cadenas de polímeros líquidos. En consecuencia, el comportamiento de procesamiento y las propiedades mecánicas del curado cambian según las tasas de conversión.
Propiedad / Sistema | Impacto del aumento de la conversión de epoxidación |
Viscosidad y procesamiento | La viscosidad aumenta significativamente con una conversión más alta, atrapando aire y obstruyendo la liberación de burbujas (especialmente pronunciada por encima del 10% de conversión). |
Mecánica de PU cuidada | - Resistencia a la tracción : aumenta drásticamente (en ~240 % con una conversión del 10 %) debido a una mayor densidad de reticulación. - Elongación : Cae a ~50% con una conversión del 5% y retiene ~70% de ese valor con un 10% a medida que los enlaces flexibles 1,4-cis se convierten en anillos epoxi rígidos. |
Mecánica de PU relleno (PU-F) | - Resistencia a la tracción : Permanece estable hasta un 20% de conversión, luego aumenta casi un 200% con un 30% de conversión. - Elongación : Mantiene una deformación relativamente alta (~80%) hasta un 10%, pero disminuye drásticamente a ~20% con una conversión de 20 a 30% debido a la sobrereticulación y la fragilización de la red. |
Un mayor contenido de oxirano introduce sitios de reacción secundarios para agentes de curado de aminas o anhídridos ácidos. Estos grupos oxirano reaccionan junto con los grupos funcionales hidroxilo terminales . Los formuladores crean densas redes tridimensionales con una estabilidad estructural excepcional.
Las cadenas principales no polares de polibutadieno no modificado luchan por unirse con las superficies polares. La epoxidación resuelve este mecanismo de falla del adhesivo central mediante la alteración de la estructura química.
· Mecanismo de mejora : la epoxidación transforma los dobles enlaces insaturados en anillos polares de oxirano en la columna vertebral del polímero. Esta modificación selectiva eleva la polaridad general del polímero, lo que permite interacciones polares más fuertes con superficies altamente polares.
· Mejoras en la adhesión interfacial : la funcionalidad polar agregada aumenta la compatibilidad de la matriz con los aditivos polares y mejora la adhesión interfacial.
· Ganancias cuantitativas de resistencia al corte : en pruebas de corte por superposición en sustratos polares como epoxi, una formulación de poliuretano HTPB epoxidado al 30% logró casi tres veces la resistencia al corte en comparación con el HTPB-PU sin modificar .
Los grupos oxirano polares crean enlaces de hidrógeno con grupos hidroxilo superficiales en óxidos metálicos y vidrio. Las cadenas de polímeros resisten las fuerzas físicas de desprendimiento bajo estrés elevado. Los ingenieros químicos utilizan esta fuerte unión interfacial para eliminar los pasos de imprimación de la superficie durante las aplicaciones de adhesivo.
Las resinas epoxi estándar proporcionan una alta rigidez pero sufren una gran fragilidad. La incorporación de EHTPB en matrices epoxi rígidas crea un dominio gomoso separado en microfases. Estos microdominios absorben energía cinética durante impactos mecánicos repentinos. Las partículas de caucho flexibles detienen eficazmente la propagación de grietas a través de la matriz endurecida.
El caucho líquido de polibutadieno epoxidado endurece las resinas termoestables rígidas sin reducir la resistencia al calor ni el rendimiento del aislamiento eléctrico.
Los sistemas de encapsulación eléctrica exigen una tensión interna baja durante el ciclo térmico. Los fabricantes de productos electrónicos utilizan compuestos de encapsulado modificados con EHTPB para proteger microchips sensibles. La fase gomosa reduce las fuerzas de contracción durante el curado, evitando el agrietamiento de los componentes internos bajo temperaturas operativas extremas.
Los ingenieros químicos evalúan las condiciones operativas específicas antes de elegir una modificación de la columna vertebral de caucho líquido. El polibutadieno estándar proporciona flexibilidad , pero las aplicaciones especializadas requieren un rendimiento químico mejorado.
La siguiente tabla destaca las diferencias de rendimiento entre tres tipos principales de caucho líquido de polibutadieno.
Propiedad de rendimiento | HTPB estándar | HTPB hidrogenado (H-HTPB) | HTPB epoxidado (EHTPB) |
Estabilidad térmica y UV | Pobre | Pendiente | Moderado |
Adhesión al sustrato polar | Bajo | Bajo | Excepcional |
Claridad óptica | Amarillos con el tiempo | Permanentemente claro | Estándar |
Correactividad de la matriz epoxi | Ninguno | Ninguno | Alto |
Temperatura de transición vítrea | Muy bajo ( -70°C ) | Baja ( -60°C ) | Moderado ( -40°C a -15°C ) |
La selección del polímero de polibutadieno adecuado depende directamente de los requisitos de la aplicación final. Los desarrolladores de productos estudian la exposición ambiental y las necesidades de unión mecánica para tomar una decisión. Los formuladores analizan diversas formas derivadas de HTPB (polibutadieno terminado en hidroxilo) para resolver fallas de rendimiento específicas en sistemas termoestables estándar.
· Elija HTPB hidrogenado (H-HTPB) al diseñar dispositivos electrónicos para exteriores, adhesivos líquidos ópticamente transparentes o selladores criogénicos. La columna vertebral saturada resiste el amarillamiento, la exposición a la luz solar y la degradación de la humedad durante largos períodos.
· Elija HTPB epoxidado (EHTPB) cuando construya adhesivos estructurales, compuestos de encapsulado de encapsulación electrónica o compuestos epoxi endurecidos. Los anillos reactivos de oxirano aumentan la polaridad del polímero y forman fuertes enlaces químicos con metal y vidrio.
Hacer coincidir la química principal con las demandas operativas garantiza la máxima vida útil del producto y confiabilidad mecánica.
Los derivados de polibutadieno modificado transforman el caucho líquido básico en fuertes materiales de ingeniería. El H-HTPB hidrogenado ofrece una visión clara, durabilidad contra los rayos UV y un rendimiento flexible en ambientes fríos al aire libre. Mientras tanto, el EHTPB epoxidado agrega dureza crucial, adhesión polar y fuerza de reticulación profunda para la unión de metal y vidrio.
Los formuladores de productos químicos confían en diversas formas derivadas de HTPB (polibutadieno terminado en hidroxilo) para resolver problemas de materiales difíciles en la electrónica moderna.
El HTPB hidrogenado elimina los dobles enlaces para maximizar la estabilidad UV y la claridad óptica. El HTPB epoxidado agrega anillos de oxirano para mejorar la adhesión de la superficie y la reactividad con resinas epoxi.
La hidrogenación convierte los dobles enlaces carbono-carbono reactivos en enlaces simples saturados. Esta modificación química bloquea la fotooxidación, previene la degradación térmica y detiene el amarillamiento prolongado bajo la luz solar intensa.
El HTPB epoxidado introduce dominios de caucho flexibles en matrices epoxi frágiles. Estas partículas de caucho absorben la energía del impacto, detienen la propagación de grietas y mejoran drásticamente la adhesión del sustrato.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
17. Jun, 2026
